규모와 시공방법에서 Casa Laboratorio Termicamente Optimizada는 전형적인 푸르투갈의 주택이다. 그러나, 이것이 많은 에너지 절약요인들과 병합되고 지어짐에 따라 미래의 포르투갈 주택으로서 가능성을 평가하는 실험적인 주택이 되었다.
설계 목표
이 프로젝트의 목적은 전형적인 3개의 침실을 가진 150㎡의 가족 주택(그것이 게스트하우스로서의 용도나 작은 집합주택으로 사용될 수 있도록)을 디자인 하는 것에 있었다. 집은 거주자가 쾌적한 온도수준을 유지하기 위해 일부를 필요로 하지 않는 한 보조난방 없이 겨울에도 쾌적한 온도수준을 유지하도록 했다. 대부분의 포르투갈의 주택에서는 중앙 난방이 없고 여름의 냉방을 위한 기계적인 통풍 또한 이루어지지 않는다.

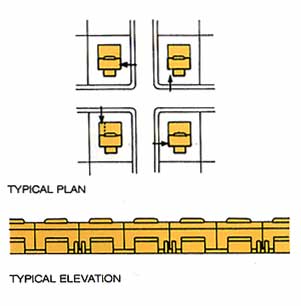

<그림 1> 기본 평면/입면
에너지 절약요소
- 방위: 방들은 남쪽으로 면하게 하고 북쪽을 향해서는 두 개의 작은 창만이 있다.
- 그늘: 돌출부와 셔텨가 여름에 계속적인 태양열의 유입을 막아준다.
- 단열: 외관단열을 했다. 창은 나무 프레임을 가지는 이중창으로 통풍을 조절한다. 북쪽에는 은신처를 제공하는 작은 언덕이 있다.
- 열 저장: 시공은 중량(HEAVY WEIGHT)이 있도록 하였으며, 물로 채워진 수직의 튜브와 TROMBE WALL과 중앙에 위치한 벽돌 굴뚝으로 인해 열 저장 효과를 증가시켰다. 이 모든 것들이 열을 흡수하였다가 밤에 재방출 한다.
- 자연환기: 북쪽벽의 특별한 환기계가 교차환기를 제공한다.
- 일광: 천창이 계단, 복도, 식당의 자연광을 제공한다.
- 온수: 지붕의 태양열 패널들이 내부의 온수를 공급한다.

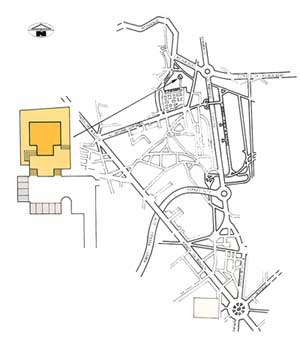

<그림
2> 배치도
주) PORTO의 공학 및 산업기술을 위한
국립 연구소(National Laboratory
for Engineering and Industrial Technology) 부지내에 있다
대지위치와 기후조건
이 주택은 포르투갈의 두 번째로 큰 도시인 PORTO의 공학 및 산업기술을 위한 국립 연구소(National Laboratory for Engineering and Industrial Technology) 부지내에 있다. 기후는 여름에 건조하고 맑으나, 대서양의 끝부분 이어서 겨울에는 춥고 습하다. 최저평균기온은 1월에 4.7℃ 이고 최고평균기온은 7월에 24.7℃이다. 여름에는 평균11℃의 큰 일교차가 있어 거의 매일 교차환기를 통해 냉방하는 것이 가능하다. 1년간 1615의 기온 편차일이 이 있고 2567의 일광시간이 있다. 이 중 60%가 낮시간이다.
<그림 3> 기후
대지는 남쪽에는 장애물이 없이 노출되어 있고 북쪽과 서쪽에서 다른 건물들과 커대한 나무들이 보호하고 있다. 동쪽에서 서쪽으로 약간의 경사가 있어 시공하는 동안 얼마간의 대지가 정리되었다.
<그림 4> Porto 위치
